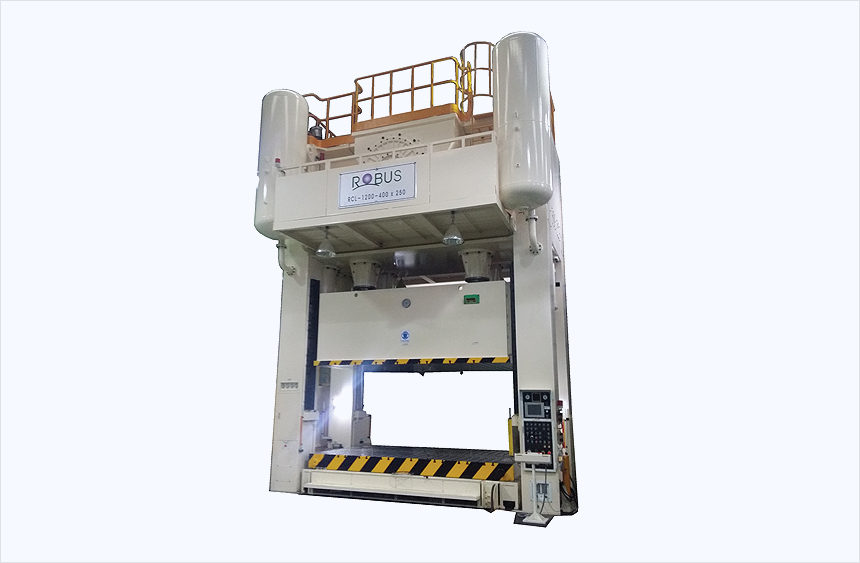

기계식 크랭크레스 트라이아웃 프레스

Mechanical Clankless try-out press

RCL Series

특장점 (Features)

- 강한 토르크 성능으로 딥드로잉 등 고성능 프레스 작업 가능

- 익센트릭 드럼 & 기어 채용으로 높은 비틀림 강성 실현

- 진동을 최소화한 고강성 프레임 구조

- 저소음 고강성의 더블헬리컬기어 채용

- 고객요구에 따라 성능이 향상된 클러치브레이크

- 플린저 가이드 채용으로 드라이빙유니트의 축력 제거 및 편심 저항력 향상

RCL (Eccen. Gear) Series

사양(Specification)

Capacity (ton)	800 ton	1000 ton	1200 ton	1500 ton
TYPE	RCL	RCL	RCL	RCL
Stroke length (mm)	700	700	700	700
Stroke per minute	10~20	10~20	10~20	10~20
Die height (mm)	1300	1300	1300	1500
Slide adjust (mm)	600	600	600	700
Slide area (mm x mm)	3200x2000	3500x2300	3500x2300	4500x2500
Bolster area (mm x mm)	3200x2000	3500x2300	3500x2300	4500x2500
Main motor (Kw)	DC90	DC135	DC150	DC190
Diecushion
Capacity (ton)	120	150	180	250
Stroke length (mm)	300	300	300	300
Stroke adjust (mm)	0~300	0~300	0~300	0~300
Pad area (mm x mm)	2700x1700	3000x1700	3000x1700	4000x1800

표준 부속 장치 (Standard Equipment)

- 터치 스크린 방식 조작반 (Touch screen type operation panel)

- 양수 조작반 (Two hand control)

- 광선식 안전 장치 (Safety light curtain)

- 순환식 윤활 장치 (Auto lubrication unit)

선택 사양 (Option)

- MOVING BOLSTER

- LOAD MONITOR
