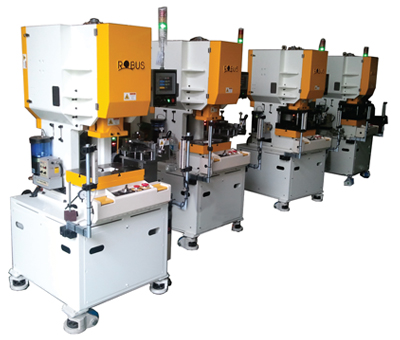

기계식 C-프레임 프레스 (고정밀 저소음 작업용)

Mechanical C-frame press for high-precision
& low-noise jobs

GCS Series

특장점 (Features)

- 고정밀도 하프 커팅 및 펀칭, 트리밍 작업이 가능한 고정밀 저소음 C-Frame 프레스

- 정밀 전자 부품 (필름, 수지, FPCB) 가공에 최적

- 정밀 커팅을 위한 슬라이드 조정 장치 부착으로 금형 높이 조정이 용이

- 인버터에 의한 속도 제어 및 앱솔루트 타입 엔코더에 의한 각도 제어로 신뢰도 향상

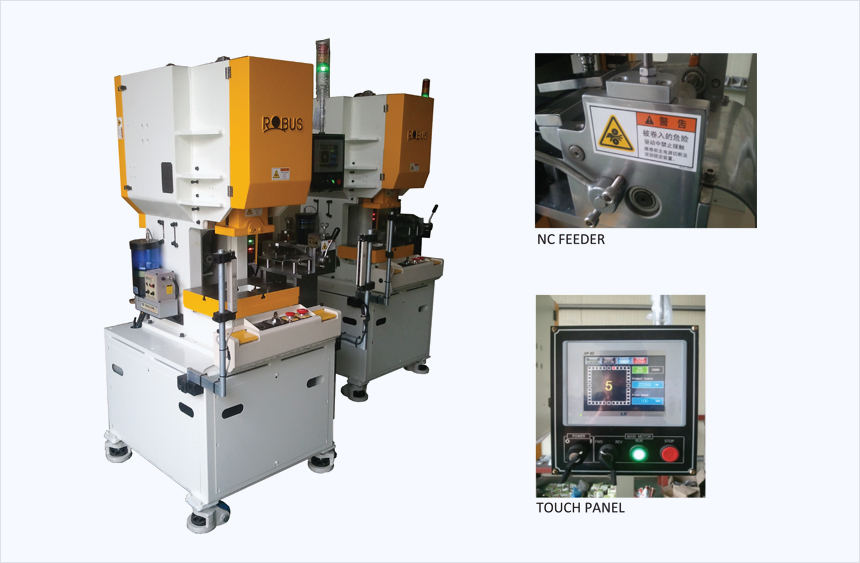

- 터치 스크린에서 생산 수량, 속도, 에러 메시지 확인 및 조정 가능

- 컴비네이션 방식 에어 클러치 브레이크 적용

- 압축 스프링 방식 카운터 밸런서 적용

- 신속한 금형 교환이 가능한 QDC 장치 적용가능 (OPTION)

- 소형, 경량화로 운반 용이

GCS Series

사양(Specification)

Capacity	5 ton		8 ton		15 ton		20 ton
TYPE	STD.	H/S	STD.	H/S	STD.	H/S	STD.	H/S
Stroke per minute	170	250	170	250	170	250	170	250
Stroke length (mm)	30		30		40		40
Die height (mm)	200		220		240		260
Slide adjust (mm)	30		30		40		60
Slide area (mm x mm)	190x130		210x150		230x165		250x180
Bolster area (mm x mm)	330x240x35		400x280x40		450x320x60		500x360x40
Shank hole (dia. x L)	D25x50		D25x50		D25x50		D25x50
Main motor (KwxP)	0.4		0.75		1		1.5
Machine size (mm)	W1100xH2000xL1000		W1100xH2000xL1000		W1200xH2100xL1100		W1300xH2200xL1200
